| PZL73X鏈輪刀型閘閥 |
 |
|
| 詳細內容： PZL73X鏈輪刀型閘閥詳細資料：
一、 產品特點：
PZL73X鏈輪刀型閘閥 ，又名鏈輪刀型閘閥，采用鏈輪驅動，具有結構緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力0.6MPa-1.6MPa，使用溫度-29-425℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
二、鏈輪刀型閘閥主要性能規范：
|
公稱壓力 |
MPa |
|
殼體試驗 |
1.5 |
|
密封試驗 |
1.1 |
|
工作溫度 |
橡膠≤ 80℃四氟密封≤180℃硬密封≤425℃ |
|
運用介質 |
紙漿、污水、煤氣、煤漿等 |
三、鏈輪刀型閘閥主要零部件材質：
|
閥體、上蓋 |
碳鋼、不銹鋼 |
|
閘板 |
不銹鋼 |
|
閥桿 |
不銹鋼 |
|
密封圈 |
橡膠、四氟、不銹鋼、 硬質合金 |

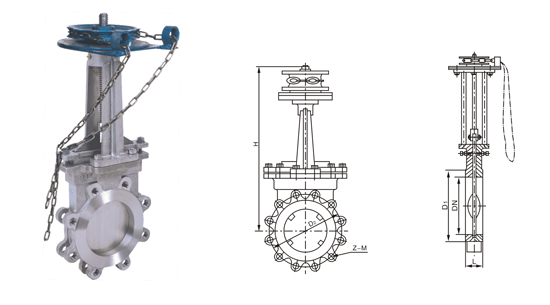

四、主要外形連接尺寸：PZL73H、PZL73X、PZL73Y、PZL43H、PZL43F、PZL43X
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6
MPa |
50 |
48 |
90 |
110 |
325 |
4-M12 |
1.0
MPa |
50 |
48 |
100 |
125 |
325 |
4-M16 |
|
65 |
48 |
110 |
130 |
340 |
4-M12 |
65 |
48 |
120 |
145 |
340 |
4-M16 |
|
80 |
51 |
125 |
150 |
355 |
4-M16 |
80 |
51 |
135 |
160 |
355 |
4-M16 |
|
100 |
51 |
145 |
170 |
405 |
4-M16 |
100 |
51 |
155 |
180 |
405 |
8-M16 |
|
125 |
57 |
175 |
200 |
440 |
8-M16 |
125 |
57 |
185 |
210 |
440 |
8-M16 |
|
150 |
57 |
200 |
225 |
520 |
8-M16 |
150 |
57 |
210 |
240 |
520 |
8-M20 |
|
200 |
70 |
255 |
280 |
580 |
8-M16 |
200 |
70 |
265 |
295 |
580 |
8-M20 |
|
250 |
70 |
310 |
335 |
670 |
12-M16 |
250 |
70 |
320 |
350 |
670 |
12-M20 |
|
300 |
76 |
362 |
395 |
820 |
12-M20 |
300 |
76 |
368 |
400 |
820 |
12-M20 |
|
350 |
76 |
412 |
445 |
925 |
12-M20 |
350 |
76 |
428 |
460 |
925 |
16-M20 |
|
400 |
89 |
462 |
495 |
1030 |
16-M20 |
400 |
89 |
482 |
515 |
1030 |
16-M22 |
|
